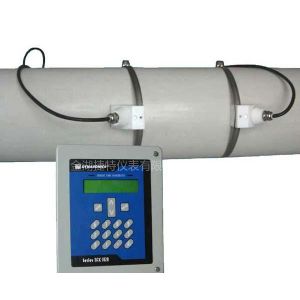

金湖捷特仪表生产的JT-CSB-1000型外夹式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收***技术和硬件参数无关化设计方法；通过选用国际上、进的大规模集成电路和***的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。

项目		性能/参数
外夹式超声波流量计测量主机	准确度	1.06 %
	重复性	0.21%
	流速范围	0-65m/s
	测量周期	500mS (每秒2次，每个周期采集129组数据)
	测量原理	超声波时差原理，4字节IEEE758浮点运算
	显示接口	可连接2×10背光型汉字或者2×20字符型液晶显示器
	操作	外接16键轻触键盘以及PC计算机设参软件
	输入	3路4-20mA输入可选，准确度0.1% ，可输入压力、液位、温度等信号，也可以作为数字接口使用
		两路三线制PT100铂电阻输入回路，可实现热量计量功能(焓差法)
	输出	电流信号 (可选模块)：4-20mA, 阻抗600Ω浮空，准确度0.11% 。频率信号 (可选模块)：1-99999Hz之间任选，OCT输出。脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。报警信号：双路OCT输出，可选近20种源信号。数据接口：隔离RS485串行接口。
	通讯协议	MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
	其它功能	自动记忆前512天，128个月，***年的累积流量和工作状态；自动记忆前16次上、断电时间和流量并可实现自动或手动补加；可编程定量控制器(可使用外部输入信号或MODBUS指令启动)； 1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；工作参数可固化到机内的FLASH存储器中，上电时自动调出；用户能够通过E-mail传送来的代码文件实现软件升级故障自诊断功能。故障时间计时器。
	工作电流	50mA (不连接键盘显示和蜂鸣器不响的条件下)
	备用电池	使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
	环境温度	-10℃～70℃(大于此温度范围要求请与厂家联系)
	工作时间	连续
	版本号	UFT12	UFT13	UFT14	UFT15
	电源	24VDC	8~30VDC	24VDC	85~264VAC/24VDC
	尺寸(mm)	Φ84	116×62	92×36	150×95
传感器	外缚式	标准S1型，适用管径DN15～100mm 标准M1型，适用管径DN50～800mm 标准L1型，适用管径DN300～6000mm 高温S1H型，适用管径DN15～100mm 高温M1H型，适用管径DN50～700mm 其它厂家的传感器
	插入式	测量管道材质不限(不停产安装)适用于管径DN80以上。
	管段式	π型管段式：适用于管径DN25-DN40，整机测量精度±0.5% 标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
	信号电缆	专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500 米(不推荐)。
	防护等级	IP68(可浸水工作)
可测管道	管材	钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
	衬材	环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
	内径	15mm～6000mm(π型管段式内径可小至2毫米)
	直管段长度	上游≥10D，下游≥5D，距泵出口处≥30D。
外夹式超声波流量计测量介质	种类	水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的满管均匀液体。
	浊度	≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。
	温度	-41℃～161℃
	流向	可对正反向流量分别计量，并可计量净流量。
