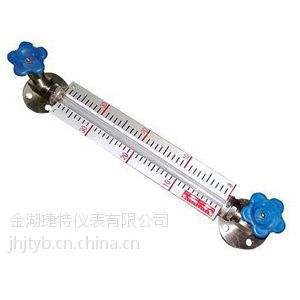

供应HG5型玻璃管液位计

仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。　　仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。

价格 订货量

面议价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

不限

: 张先生
邮箱已验证

手机已验证; 𐀎𐀏𐀐****𐀑𐀎𐀎𐀎

微信在线

发货地：江苏金湖县
发货期限：2天内发货
供货总量： 1000台

在线联系获取最低报价

金湖捷特仪表有限公司入驻平台第14年

资质核验已核验企业营业执照

联系人： 张先生
邮箱已验证

手机已验证
所在地区：江苏淮安
主营产品：流量计,液位计,变送器,压力仪表

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

张先生
职位：

经理
地址：

江苏淮安金湖县 http://www.china-jtyb.com/

详细信息

获取最低报价微信在线

加工定制：是	品牌：捷特	测量范围：300-2700mm
分辨率：1	适用范围：1

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

一、结构原理

　　仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
　　仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。

二、产品特点

●直读式仪表，读数***。
●结构简单，维修方便。
●经久耐用。

三、主要技术指标

●测量范围(安装中心距L)：300、500、600、800、

1000、1200、1400、1700、2000mm
●工作压力：≤1.6MPa
●材质：碳钢、不锈钢
●工作温度：≤200℃
●连接法兰标准：HGJ46-91 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等，请用户注明。
●伴热蒸汽压力：≤0.6MPa
●蒸汽夹套接头：G1/2"外螺纹
●钢球自封压力：≥0.2MPa

四、安装中心距L和标尺刻度L1的关系

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550

1850

五、使用须知
为***自密封作用，容器内介质压力应大于0.2MPa。
在打开上下阀时，阀杆退出转数不得少于4转，以免钢球在自封时，碰到阀杆的***。

六、型号和标记标准系列

名称	标准号	型号标志	规格(mm)
液位计	HG5-227-80	DA I PN1.6	300 500 600 800 1000 1200 1400 1700 2000
液位计	HG5-227-80	DB I PN1.6
液位计	HG5-227-80	DA II PN1.6
液位计	HG5-227-80	DB II PN1.6
液位计	HG5-227-80	WA I PN1.6
液位计	HG5-227-80	WB I PN1.6
液位计	HG5-227-80	WA II PN1.6
液位计	HG5-227-80	WB II PN1.6
液位计针形阀	HG5-227-80	(上)A I B I PN1.6
液位计针形阀	HG5-227-80	(下)A I B I PN1.6
液位计针形阀	HG5-227-80	(上)A II B II PN1.6
液位计针形阀	HG5-227-80	(下)A II B II PN1.6
