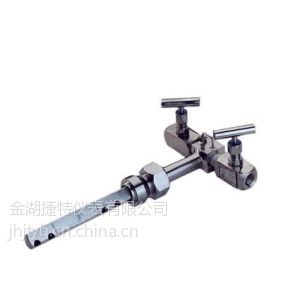

供应多孔取压皮托管流量计

价    格

订货量

  • 面议 价格为商家提供的参考价,请通过"获取最低报价"
    获得您最满意的心理价位~

    不限

张先生
邮箱已验证
手机已验证
𐃣𐃤𐃥****𐃦𐃣𐃣𐃣
微信在线
  • 发货地:江苏 金湖县
  • 发货期限:3天内发货
  • 供货总量: 100台
金湖捷特仪表有限公司 入驻平台 第14
  • 资质核验已核验企业营业执照
  • 张先生
    邮箱已验证
    手机已验证
  • 江苏 淮安
  • 流量计,液位计,变送器,压力仪表

联系方式

  • 联系人:
    张先生
  • 职   位:
    经理
  • 地   址:
    江苏 淮安 金湖县 http://www.china-jtyb.com/
加工定制:是品牌:捷特类型:皮托管流量计
精度等级:1公称通径:1mm适用介质:1
工作压力:1MPa工作温度:1℃

皮托管流量计是一根弯成直角的双层空心复台骨,带有多个取压孔,能同时测量流体总压和静压力。与差压变速器、流量显示仪配套使用。它在石油化工、冶金、电厂、电力、轻纺等行业的生产过程中广泛使用,对气体、液体、蒸汽、水、风量等流体进行流量测量。

原理:

    在皮托管头部迎流方向开有一个小孔称为总压孔,在该处形成“驻点”,在距头部一定距离处开有若干垂直于流体流向的静压孔.各静压孔所测静压在均压室均压后输出,由于流体的总压和静压之差与被测流体的流速有确定的数值关系,因此可以用皮托管测得流体流速从而计算出被测流量的大小。


特点:
皮托管具有压损小,价格低廉,体积小,便于携带、安装和测量等优点,适用于中、大管径管道的流量测量,以及风管、水管和矿井中任意一点的流体流速和流速分布测量。

一 . 技术参数 :
  ?  L 型皮托管系数在 0.99~1.01 之间 , S 型系数在 0.81~0.86 之间
  ?  测量空气流速小于 40m/s, 测量水流速不超过 25m/s
二.用途
  在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门,常用皮托管测量管道风速、炉窑烟道内的气流速度,经过换算来确定流量,也可测量管道内的水流速度。用皮托管测速和确定流量,有可靠的理论根据,使用方便、准确,是一种***的广泛的测量方法。此外,它还可用来测量流体的压力。
三 . 结构:
  标准
用两根不同内径管子同心套接而成,内管通直端尾接头是全压管,外管通侧接头是静压管, S 型皮托管用二支同径管焊接而成,面对气流为全压端,背对气流为静压端,并在接头处标有系数号及静压接头标记号,使用时不能接错。侧面指向杆与测头方向一致,使用时可确定方向,***测头对准来流方向。
四 . 使用方法:
  1.要正确选择测量点断面,确保测点在气流流动平稳的直管段。为此,测量断面离来流方向的弯头、变径异形管等局部构件要大于 4 倍管道直径。离下游方向的局部弯头、变径结构应大于 2 倍管道直径。
  2.测量时应当将全压孔对准气流方向,以指向杆指示。测量点插入孔应避免漏风,可防止该断面上气流干扰。用皮托管只能测得管道断面上某一点的流速,由于断面流量分布不均匀,因此该断面上应多测几点,以求取平均值。
  3.使用前测试一下畅通性。小静压孔经常检查,勿使杂质堵塞小孔使用后及时清洁内外管,以***长期良好状态。
  4.标准皮托管检定周期为五年。
使用方法: S型皮托管垂直于管道放置,与L型皮托管相比,S型皮托管对于放置的位置更加敏感。 没有必要区分S型比托管的两个Legs,但要注意的是,迎风的Leg与差压计的“+”压力接口相连,另一个Leg与差压计的“-”压力接口相连。
