| 加工定制：是 | 品牌：捷特 | 类型：超声波流量计 |
| 测量范围：DN20-2000m3/h | 精度等级：1.0 | 公称通径：1mm |
| 适用介质：水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体 | 工作压力：1MPa | 工作温度：-40～+60℃℃ |
金湖捷特仪表有限公司-销售热线：电话0517-86887111 传真0517-86809111，王经理。*** www.jsjhjt.net

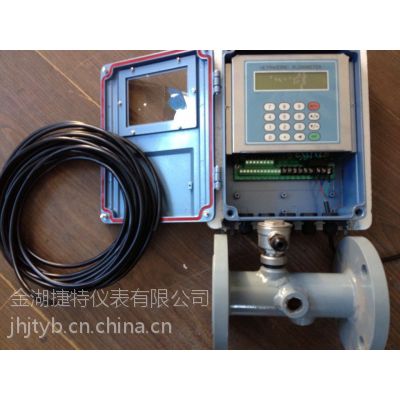

JT-CSB系列超声波流量计采用了数字发射、数字接收、数字分析、数字输出等***的微功耗数字化设计技术，计量准确、运行可靠、更适于工业现场的需求。转换器【主机】形式有：壁挂式转换器、盘装式转换器、一体式转换器；超声波流量计传感器形式有：插入式传感器、管段式传感器、外夹式传感器。该产品是以速度差法为原理，测量圆管内液体流量，流体的流速与超声波顺流和逆流传播的时间差成正比。此外还可以用时差法、频差法等。具有稳定性好，零点漂移小。测量精度高，量程比宽（流速范围：0.01~12m/s）抗干扰能力强等特点。
特 点：
●微功耗、数字化设计。采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了全面的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。
●具有***的计量和管理功能。在软件设计上采用***的分析和计算技术，***准确的计量功能。另外设计了***的管理功能，该系列仪表能在任何时间查阅***年任何时候的仪表运行数据。
●灵活的维护性能。采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。
●汉字化技术。仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。
●陶瓷传感器，金属合金粘合剂。强度高，耐磨损，耐腐蚀，不易结垢。特别适合于高温，高腐蚀性液体的测量。使用金属粘合剂，粘结更加牢固，使用温度可达160度，特别适用于声传感器，是传感器的工程实用性大大提高。
分 类：
●插入式超声波流量计：使用我公司专用钻孔装置可不停产安装和维护。一般为单声道测量，为了提高测量准确度，可选择三声道。
●管段式超声波流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。
●外夹式超声波流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。
●便携式超声波流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。
●手持式超声波流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。
●防爆型超声波流量计：用于爆炸性环境液体流量测量，我防爆兼本安型。即：转换器为防爆型，传感器为本质安全型。
主要技术指标：
| 插入式超声波流量计 | 管段式超声波流量计 | 外夹式超声波流量计 | |||||||
管径范围(mm) | DN80-4000 | DN20-2000 | DN20-4000 | |||||||
流速范围（m/s） | 0.01～12 | |||||||||
准确度（%） | 单声道 | 双声道 | 三声道 | 单声道 | 双声道 | 三声道 | 1.5 | |||
1.0 | 1.0 | 0.5 | 1.0（校正0.5） | 0.5 | 0.5 | |||||
测量介质 | 饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体 | |||||||||
管道材质 | 金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等） | |||||||||
管衬材质 | 玻璃钢、沙浆、橡胶等 | |||||||||
信号输出 | 1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 | |||||||||
键 盘 | 2×8汉字键盘 | |||||||||
显示器 | 2×10汉字显示或英文显示 | |||||||||
测量功能 | 显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。 | |||||||||
数据存贮 | 可存贮前720小时，***65天，***6个月和***年的测量数据，包括瞬时流量、累计流量、断电时间等。 | |||||||||
环境温度 | 转换器：-10～45℃（特殊环境请说明） 传感器：-40～+60℃（常温型） -40～+160℃(高温型) | |||||||||
传感器材质 | 不锈钢和陶瓷 | 不锈钢和普通碳钢 | 常温型为尼龙高温型为合金铝 | |||||||
传感器承压能力 | 管内部分压力小于4.5MPa | DN20～700mm小于2.5MPa | 与管道内压力无关建议不浸水工作 | |||||||
传感器防护等级 | IP68 | |||||||||
转换器防护等级【主机】 | 壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67 | |||||||||
防爆等级 | EXdⅡBT6 | |||||||||
传感器电缆长度 | < 500m | < 500m | < 300m | |||||||
传感器电缆型号 | 专用电缆SEYV-75-2(直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆 | |||||||||
工作电源 | AC220V, DC12～36V 0.8A (可选) | |||||||||
转换器外形尺寸 | 壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm | |||||||||
传感器外形尺寸 | 220×?20(杆部)×?50（连接部)mm | 见管段传感器数据表 | 60×40×35mm | |||||||
转换器重量 | 壁挂式：1.2Kg 盘装式：0.8Kg 一体式：1.4Kg | |||||||||
传感器重量 | 0.7Kg/支 | 见管段传感器数据表 | 0.2Kg/支 | |||||||
热量测量功能 | 测量供热量、热损耗、入口温度、出口温度 | |||||||||
