加工定制：是	品牌：捷特	型号：JT-LWGY
类型：流体振荡式流量计	测量范围：10～100m3/h	精度等级：0.5％
公称通径：4-300mm	适用介质：气体液体	工作压力：4.0MpaMPa
工作温度：－10～+55℃℃

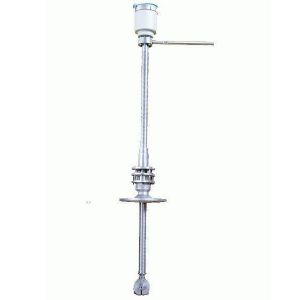

JT-LWGY型插入式涡轮流量计传感器是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。插入式涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度***比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。

LWGY型小口径(小流量)液体流量计传感器的型号和规格代号表

型号	规格代号	说明
LW	涡轮流量仪表
	G	传感器
	Q	气体
	Y	液体
公称通径	-2	2mm(管螺纹G3/8″)
-4	4mm(管螺纹G1/2″)
-6	6mm(管螺纹G1/2″)
-10	10mm(管螺纹G1/2″)
-15	15mm(管螺纹G1″)
-25	25mm(管螺纹G11/4″)
-40	40mm(法兰型)
-50	50mm(法兰型)
-80	80mm(法兰型)
-100	100mm(法兰型)
-150	150mm(法兰型)
-200	200mm(法兰型或者插入式)
-250	250mm(法兰型或者插入式)
-300	300mm(法兰型或者插入式)
精度等级	A	精度1％
B	精度0.5％
C	精度0.2％
信号输出	M	一体化液晶显示并带4~20mA电流输出
J	配套流量积算仪分体显示
S	配套流量积算仪分体显示并输出4~20mA
I	4~20mA电流输出
T	一体化液晶显示
P	脉冲输出
公称压力	C1	PN1.6MPa
C2	PN2.5MPa
C3	PN4.0MPa
C4	PN6.3MPa
C5	PN16MPa
C6	PN25MPa
C7	PN40MPa
防爆要求	/NE	不防爆
/EX	防爆等级dⅡBT4
温度要求	/NE	常温
/HE	120℃≥高温≥150℃
其它要求	/□	在订货时注明

插入式涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的***涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al₂O₃、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10^-6m²/s的液体，对于运动粘度大于5×10^-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

该

2．产品特点

高***度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R

重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的***度，在贸易结算中是优先选用的流量计

输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强

可获得很高的频率信号（3-4kHz），信号分辨力强

范围度宽，中大口径可达1:20，小口径为1:10

结构紧凑轻巧，安装维护方便，流通能力大

适用高压测量，仪表表体上不必开孔，易制成高压型仪表

专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等

可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便

3．基本参数与技术性能
表1

仪表口径及连接方式	4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级	±1%R、±0.5%R
量程比	1:10；1:15；1:20
仪表材质	304不锈钢、316（L）不锈钢等
被测介质温度（℃）	-20～＋120℃
环境条件	温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号	脉冲频率信号，低电平≤0.8V 高电平≥8V
供电电源	+12VDC 、+24VDC（可选）
信号传输线	STVPV3×0.3（三线制）
传输距离	≤1000m
信号线接口	豪斯曼接头
防爆等级	非防爆产品
防护等级	IP65

2.测量范围及工作压力：表2

仪表口径（mm）	正常流量范围（m³/h）	扩展流量范围（m³/h）	常规耐受压力（MPa）	***耐压等级（MPa）（法兰连接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法兰）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0
